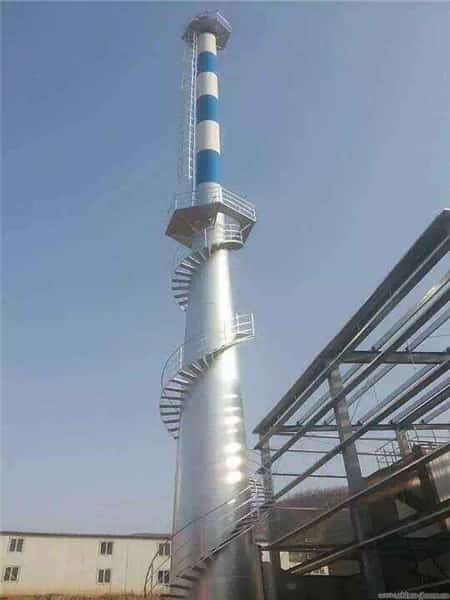

自立式鋼煙囪設計生產的基本要求

　　1)煙囪鋼筒采用鋼材的品種、規格、性能等應符合設計要求和國家現行有關材料標準的規定, 應檢查出廠檢驗報告和標志進行驗收.

　　2)鋼材切割面或剪切面應無裂紋、夾渣、分層和大于1mm的缺棱,應觀察或用放大鏡檢查驗收.

　　3)一般情況，原材料無需進行化學成分復驗和物理性能試驗，如客戶有特殊要求，需要做化學成分復驗和物理性能試驗，應在合同中注明具體要求。

　　4)若無特殊要求，原則上煙囪所選用的任何材料都不允許含有石棉或者石棉品。

　　5)當賣方需要對材料進行代用時必須經過買方或者設計方同意，原則上是同類替代或者以高代低。

　　6)外部平臺鋪板一般采用格柵板，鋼格柵板表面需經鍍鋅處理。

　　7)旋梯或斜梯的踏步板均采用花紋板制做，平臺梯子的材質一般為Q235B，其質量應符合GB/T700 的要求。

　　供應商工作范圍清單

　　1煙囪的設計、生產、制造等及所需人力、場地、原料;

　　2合格焊工

　　3車間的檢驗及實驗

　　4表面處理：碳鋼表面噴砂及除銹處理，不銹鋼表面的化學清潔和酸洗鈍化;

　　5在車間內涂底漆、中間漆及面漆;

　　6按相關規范進行設備的包裝及預安裝準備;

　　7按照詢價條款進行運輸;

　　8完成并提供全部廠商文件;

　　9提供設備施工圖;

　　10現場設備的組焊、檢驗及試驗;

　　11現場設備的組焊、檢驗及試驗所需的材料、工具及工裝;

　　12現場制造的檢測、取證;

　　13現場設備安裝;

　　14安裝、試車技術支持;

　　15梯子、平臺支架及管道支架預焊件的焊接、檢驗;

　　16設備保溫;

　　17設置隔熱層(包括耐火襯里)

　　18其他與設備研制、運輸、安裝及售后相關的工作

　　新建鍋爐房的煙囪設計應符合下列要求：

　　1.燃煤、燃油(輕柴油、煤油除外)鍋爐房煙囪高度的規定：

　　1)每個新建鍋爐房只允許設一個煙囪，煙囪高度可按表8.4.10-1規定執行。

　　表8.4.10-1燃煤、燃油(輕柴油、煤油除外)鍋爐房煙囪最低允許高度(GB13271-2001《鍋爐大氣污染物排放標準》)

　　2)鍋爐房裝機總?cè)萘?gt;28MW(40t/h)時，其煙囪高度應按批準的環境影響報告書(表)要求確定，且不得低于45m。新建煙囪周?chē)霃?00m距離內有建筑物時，其煙囪應高出最高建筑物3m以上。

　　4.6.1 燃煤、燃油、(燃輕柴油、煤油除外)鍋爐房煙囪高度的規定。

　　4.6.1.1 鍋爐房裝機總?cè)萘?t/h <1 1～<2 2～<4 4～<10 10～<20 20≤40

　　煙囪最低允許高度 m 20 25 30 35 40 45

　　4.6.1.2鍋爐房裝機容量大于28MW(40T/h)時，其煙囪高度應按批準的環境影響報告書要求確定，但不得低于45m。新建鍋爐房煙囪周?chē)霃?00m距離內有建筑物時，其煙囪應高出最高建筑物3m以上。
